M140

It seems you are using an outdated browser that does not support canvas 🙁

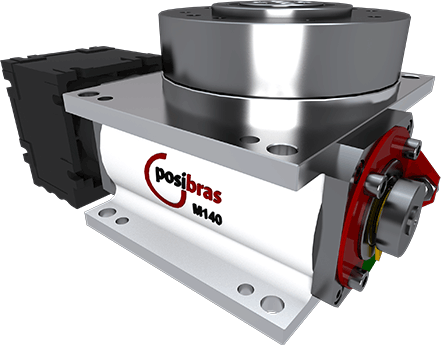

A Mesa Indexadora Rotativa modelo M140 é indicada para pequenas aplicações que não exigem carga muito pesada.
Compacta e leve, pode ser facilmente instalada, fixando 4 parafusos em seu corpo.
Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo).
Ideal para aplicações como:
– gravação a laser
– rebitadeiras
– montagens
– tampografia
– serigrafia
Mesa indexadora M140

Características técnicas

Diâmetro do prato giratório:140 mm
Diâmetro do furo de passagem de cabos:12 mm (furo tem desvio de 15º)
Direção de rotação:Horário, anti-horário ou alternando ambas
Quantidade de passos por giro:Came indexado de: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (demais sob consulta), ou
Came contínuo
Tensão do motor:220 V / 380 V / 440 V
Frequência do motor:50 Hz / 60 Hz
Potência do motor:0.09 a 0.25 KW
Peso sem moto-redutor:aprox. 12 Kg
Peso com moto-redutor:aprox. 16 Kg (varia de acordo com o motoredutor aplicado)
Precisão das paradas:±0.020 mm no raio de centro de 50 mm
Repetibilidade das paradas:±0.010 mm no raio de centro de 50 mm
Sensor indutivo:PNP NA (10 V a 36 V)

Cargas

Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). Exemplo: Momento de inércia 12Kg.m2, velocidade 1.5 segundos, 12 estações.
Clique no menu Orçamento ou em contato conosco para auxiliarmos identificar estes dados.

Carga AxialA- Carga máxima axial (*):
Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total)

(*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores:

  • distância angular percorrida (ou quantidade de estações)
  • velocidade/aceleração angular
  • momento de inércia total (massas e distância que as massas estão do centro do prato rotativo)
400 Kg
Carga RadialB- Carga máxima radial:
Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato
200 Kg
Torque VerticalC- Torque máximo vertical:
Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo
500 Nm
Torque HorizontalD- Torque máximo horizontal:
representa forças externas no sentido de rotação da mesa indexadora, forçando o prato rotativo girar ou frear.
110 a 400 Nm

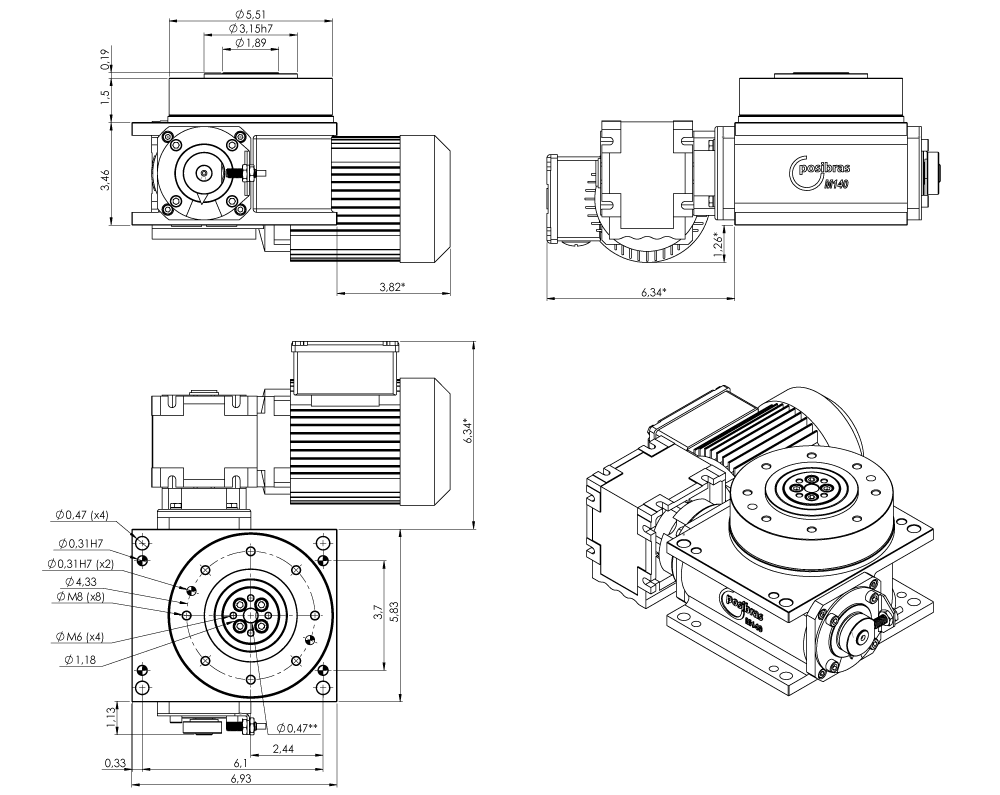

Principais dimensões

M140 Principais dimensões M140 Principais dimensões

em milímetros

(*) – medidas podem variar de acordo com o motoredutor anexado à mesa indexadora

(**) – apenas na M140, aos 32 mm abaixo do início do furo de passagem de cabos é encontrado um desvio de 15º

Posição montagem do moto-redutor

Posicao de montagem

Download do manual de instruções – clique no ícone abaixo

Manual de Instruções

Download do sólido 3D

Posição de montagemMotoredutor instaladoClique no link abaixo para baixar
DSEM_MOTOR_DSTEPParasolid x_tParasolid x_bVRML
ESEM_MOTOR_ESTEPParasolid x_tParasolid x_bVRML
DSEW_Servo_SEW_CMP50S_DSTEPParasolid x_tParasolid x_bVRML
D1SEW_WA20DRS71S4BE05STEPParasolid x_tParasolid x_bVRML
D2SEW_WA20DRS71S4BE05STEPParasolid x_tParasolid x_bVRML
D3SEW_WA20DRS71S4BE05STEPParasolid x_tParasolid x_bVRML
D1SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
D2SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
D3SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
E1SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
E2SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
E3SEW_WA20DRS71S4STEPParasolid x_tParasolid x_bVRML
D2SEW_WA20DZ71C4BE05STEPParasolid x_tParasolid x_bVRML
DSEW_WA20_DSTEPParasolid x_tParasolid x_bVRML
ESEW_WA20_ESTEPParasolid x_tParasolid x_bVRML
D1SEW_WAF10DT56L4BMGSTEPParasolid x_tParasolid x_bVRML
D2SEW_WAF10DT56L4BMGSTEPParasolid x_tParasolid x_bVRML
D1SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
D2SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
D3SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
E1SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
E2SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
E3SEW_WAF10DT56L4STEPParasolid x_tParasolid x_bVRML
DSEW_WAF10_DSTEPParasolid x_tParasolid x_bVRML
ESEW_WAF10_ESTEPParasolid x_tParasolid x_bVRML

Para utilização de outros moto-redutores, ou diferente posicionamento de moto-redutor
ou mesmo projetos especiais (exemplo eixo com comprimento especial, utilização polia ao
invés de motor, etc),
entre em contato com a Posibras para a geração deste novo sólido.

A Posibras se reserva no direito de alterar as características dos produtos a qualquer momento.
Por favor entrar em contato para confirmar as especificações técnicas.
