MESAS INDEXADORAS EM APLICAÇÃO

Precisão em movimento

Veja como o movimento indexado organiza diferentes operações de uma máquina com precisão, velocidade e repetibilidade.Contato →

MOVIMENTO QUE GERA PRODUTIVIDADE

Precisão industrial, ciclo após ciclo.

Mesas indexadoras e sistemas de posicionamento projetados para elevar cadência, repetibilidade e confiabilidade da sua máquina.

Dimensionar minha aplicação→Explorar produtos ↓

01 / Produtos

Uma linha para cada desafio de movimento

Compare capacidades, explore cada modelo em 3D e encontre o ponto de partida ideal para sua aplicação.

140 MM · MESA INDEXADORA

M140

Compacta e ágil

Para dispositivos compactos, montagem leve e máquinas que precisam ganhar produtividade ocupando pouco espaço.

Alta cadência
Layout compacto
Movimento preciso

Conhecer o produto →

Carregando M140Isso pode levar alguns segundos

CARREGANDO 3D…

190 MM · MESA INDEXADORA

M190

Versatilidade industrial

Equilíbrio entre dimensões, capacidade e velocidade para células de automação e montagem de uso geral.

Configuração versátil
Ciclos rápidos
Fácil integração

Conhecer o produto →

M190Selecione para carregar o modelo

210 MM · MESA INDEXADORA

M210

Precisão robusta

Uma plataforma sólida para aplicações com dispositivos intermediários e exigência contínua de repetibilidade.

Alta repetibilidade
Construção robusta
Baixa manutenção

Conhecer o produto →

M210Selecione para carregar o modelo

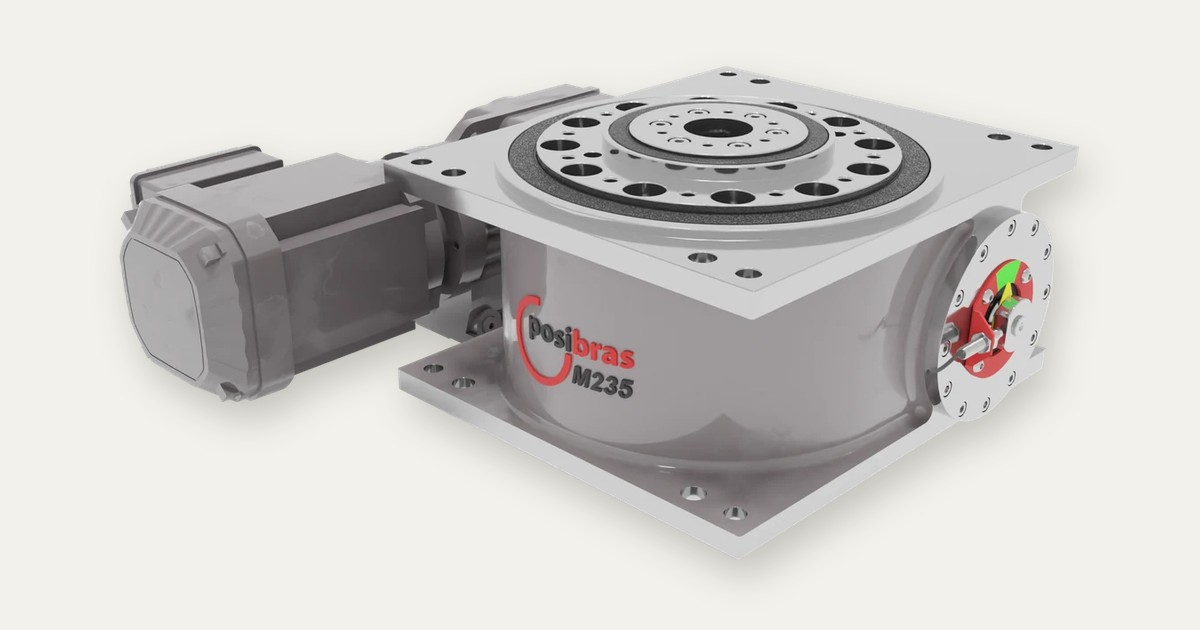

235 MM · MESA INDEXADORA

M235

Mais capacidade

Indicada quando a aplicação exige uma área útil maior sem abrir mão de velocidade e precisão de posicionamento.

Maior área útil
Rigidez elevada
Operação contínua

Conhecer o produto →

M235Selecione para carregar o modelo

285 MM · MESA INDEXADORA

M285

Capacidade intermediária ampliada

Uma solução robusta para dispositivos de maior porte, combinando área útil, rigidez e posicionamento preciso.

Alta capacidade
GLB otimizado
Movimento preciso

Conhecer o produto →

M285Selecione para carregar o modelo

340 MM · MESA INDEXADORA

M340

Força e estabilidade

Projetada para dispositivos maiores e processos que combinam cargas elevadas com posicionamento confiável.

Alta capacidade
Excelente rigidez
Processos exigentes

Conhecer o produto →

M340Selecione para carregar o modelo

510 MM · MESA INDEXADORA

M510

Grande porte

A solução para conjuntos de grandes dimensões, linhas robustas e aplicações industriais de maior escala.

Grande diâmetro
Cargas elevadas
Máxima estabilidade

Conhecer o produto →

M510Selecione para carregar o modelo

02 / Aplicação

Onde precisão e cadência precisam trabalhar juntas

As mesas indexadoras Posibras são dispositivos eletromecânicos projetados para posicionar peças com precisão, velocidade e suavidade por milhões de ciclos. Normalmente integram máquinas de base circular com berços equidistantes, mas também podem acionar sistemas lineares quando conectadas ao eixo motriz de uma esteira.

01Automação02Montagem03Soldagem04Inspeção05Embalagem06Usinagem

03 / FUNCIONAMENTO

O movimento nasce na geometria do came.

A complexa geometria interna transmite o movimento do eixo de acionamento à flange de saída com precisão, rigidez e ausência de folgas. Conheça os três mecanismos principais.

Carregando mecanismo 3D… Indexação curtaIsso pode levar alguns segundos

Carregando mecanismo 3D…

Indexação curta

Geralmente utilizada em máquinas que desligam o motor a cada indexação

Controle independente do tempo de processo.

O motorredutor elétrico convencional é desligado ao final de cada indexação e permanece parado enquanto os processos da automação são executados. É a escolha natural quando o tempo de processo é muito maior que o deslocamento — por exemplo, 1 segundo girando e 20 segundos parado.

O sensor indutivo informa ao CLP o instante ideal para desligar o motorredutor.
As rampas suaves de aceleração e desaceleração são definidas mecanicamente pela geometria do came.
A distância angular e a precisão final não dependem de programação de movimento.

MovimentoZona indexada

Dimensionar minha aplicação →

PERFIL DE MOVIMENTO

Curvas de deslocamento, velocidade e aceleração.

Representação qualitativa de um ciclo completo — indexação curta.

Deslocamento

Velocidade

Aceleração

Descrição textual das curvas

Durante o movimento do eixo de entrada, normalmente acionado por um motorredutor sem rampa de aceleração programada no inversor, a velocidade da flange de saída aumenta e depois diminui suavemente até a parada na indexação. As fases de aceleração e desaceleração são definidas mecanicamente pela geometria do eixo came e, portanto, não dependem do controle eletrônico de velocidade do inversor.

MOMENTO DE INÉRCIA

Momento de inércia não é detalhe

Carga, geometria, centro de gravidade e tempo de indexação determinam a mesa indexadora correta para a sua aplicação. Nosso pré-dimensionamento transforma esses dados em uma recomendação segura.

Calcular momento de inércia →Explicação técnica →

04 / Sobre

Engenharia brasileira voltada à produtividade

A Posibras desenvolve e apoia sistemas de posicionamento com proximidade técnica, controle de qualidade e compromisso de longo prazo.

Controle de qualidade

Critérios definidos de inspeção, rastreabilidade e verificação dimensional.

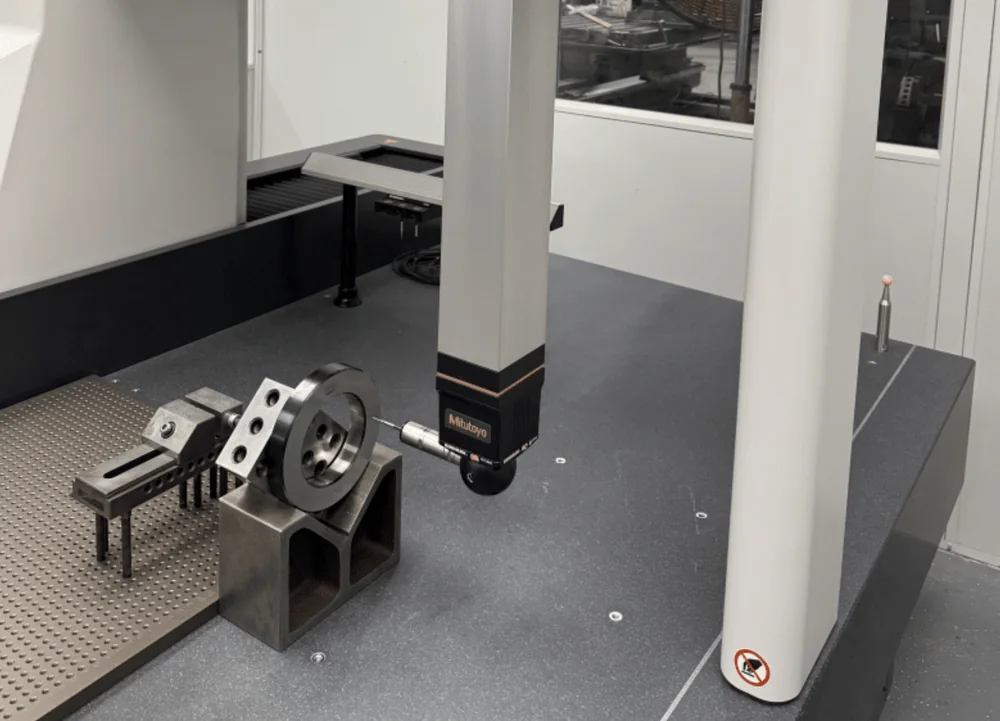

Inspeção dimensional em máquina de medição tridimensional

Missão, visão e valores

Missão: Satisfazer o cliente, gerando valor e crescimento por meio de uma postura ética nos negócios, diferenciando-nos pela qualidade dos produtos, dos serviços e, especialmente, do atendimento.

Visão: Ser reconhecida como a melhor solução em posicionadores eletromecânicos nas Américas.

Valores: Inovação, Simplicidade, Parceria e Agilidade.

Parceria e compromisso representados por um aperto de mãos

05 / Orçamento

Dimensione a mesa indexadora para sua aplicação

Abrir formulário técnico →

06 / Contato

Fale diretamente com a Posibras

Conte brevemente o que sua máquina precisa. Nossa equipe retorna com a orientação inicial.

Rua Francisco Nunes Pereira, 8 – Vila Jaguara
São Paulo – SP, CEP 05140-080 – Brasil
+55 (11) 3625-0005

WhatsApp
[email protected]

INDÚSTRIAS

Movimento preciso para cada indústria.

Uma mesma tecnologia de indexação, configurada para as exigências de cadência, carga, ambiente e precisão de cada processo.

INDÚSTRIAS

Automotiva

Soldagem, montagem, inspeção e linhas de componentes.

INDÚSTRIAS

Embalagens

Dosagem, enchimento, rotulagem e máquinas de embalagem.

INDÚSTRIAS

Montagem

Estações automáticas, testes, controle e marcação.

INDÚSTRIAS

Farmacêutica

Frascos, ampolas, blisters e processos de alta precisão.

INDÚSTRIAS

Alimentos

Processamento, manipulação, envase e controle de qualidade.

INDÚSTRIAS

Cosméticos

Envase, fechamento, inspeção e acabamento de embalagens.

Engenheiro desenvolvendo uma máquina especial para automação industrial
