M190

A Mesa Indexadora Rotativa modelo M190 é indicada para aplicações que não exigem carga extremamente pesada. Compacta e leve, pode ser facilmente instalada, fixando 4 parafusos em seu corpo. Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo). Ideal para aplicações como:

  • furadeiras
  • rebitadeiras
  • prensas
  • envasadores
  • máquinas especias

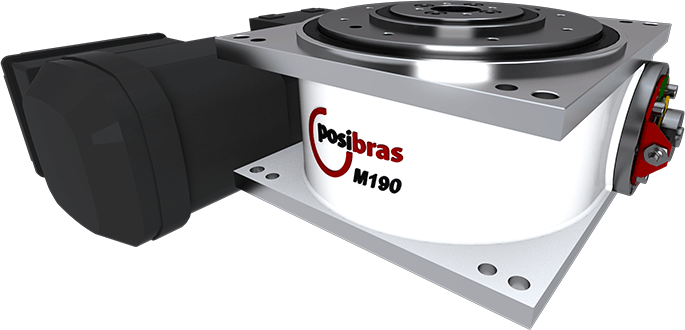

Mesa indexadora M190

Características técnicas da M190

Diâmetro do prato giratório: 190 mm7.48 pol
Diâmetro do furo de passagem de cabos: 35 mm passante1.378 pol (passante)
Direção de rotação: Horário, anti-horário ou alternando ambas
Quantidade de passos por giro: Came indexado de: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (demais sob consulta), ou
Came contínuo
Tensão do motor: 220 V / 380 V / 440 V
Frequência do motor: 50 Hz / 60 Hz
Potência do motor: 0.12 a 0.55 KW
Peso sem moto-redutor: aprox. 18 Kgaprox. 39 lbs
Peso com moto-redutor: aprox. 23 Kg (varia de acordo com o motoredutor aplicado)aprox. 51 lbs(varia de acordo com o motoredutor aplicado)
Precisão das paradas: ±0.018 mm no raio de centro de 50 mm±0.00071 pol no raio de centro de 2 pol
Repetibilidade das paradas: ±0.009 mm no raio de centro de 50 mm±0.00035 pol no raio de centro de 2 pol
Sensor indutivo: PNP NA (10 V a 36 V)

Cargas admissíveis na M190

Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). Exemplo: Momento de inércia 12Kg.m2libras.pés2, velocidade 1.5 segundos, 12 estações.
Clique no menu Orçamento ou em contato conosco para auxiliarmos identificar estes dados.

Força Descrição Valores



Carga Axial A- Carga máxima axial (*):
Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total)(*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores:

  • distância angular percorrida (ou quantidade de estações)
  • velocidade/aceleração angular
  • momento de inércia total (massas e distância que as massas estão do centro do prato rotativo)
1000 Kg2204 lbs
Carga Radial B- Carga máxima radial:
Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato
400 Kg882 lbs
Torque Vertical C- Torque máximo vertical:
Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo
1000 Nm737 pés.libras
Torque Horizontal D- Torque máximo horizontal:
representa forças externas no sentido de rotação da mesa indexadora, forçando o prato rotativo girar ou frear.
238 a 500 Nm175 a 368 pés.libras

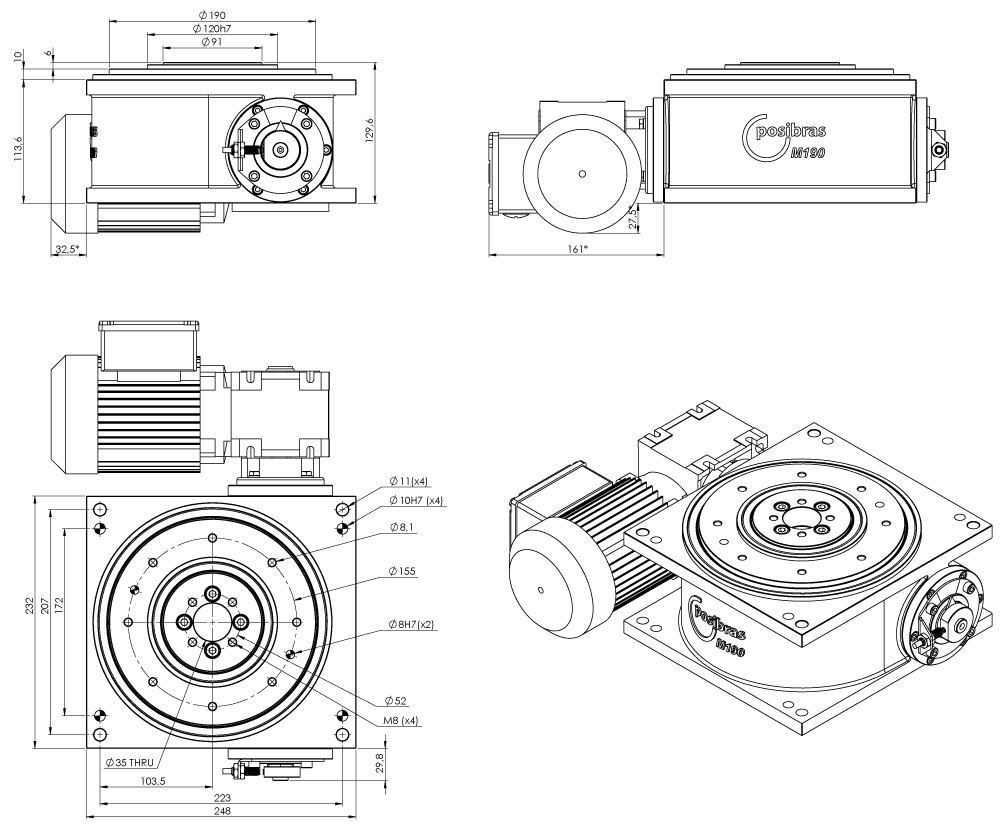

Principais dimensões da M190

Principais dimensões da mesa indexadora M190 sistema métricoPrincipais dimensões da mesa indexadora M190 sistema imperial
M190 Principais dimensões
em milímetrospolegadas

(*) – medidas podem variar de acordo com o motoredutor anexado à mesa indexadora

Posição montagem do moto-redutor

Posição de montagem do motorredutor

Download do manual de instruções – clique no ícone abaixo

Manual de Instruções

Download do sólido 3D

Posição de montagem Motoredutor instalado Clique no link abaixo para baixar
D1 SEW_WA20DRN63M4 STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_WA20DRN71MS4BE05HR2W STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_WA20DRS71S4BE05 STEP Parasolid x_t Parasolid x_b VRML
D2 SEW_WA20DRS71S4BE05 STEP Parasolid x_t Parasolid x_b VRML
D3 SEW_WA20DRS71S4BE05 STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_WA20DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D2 SEW_WA20DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D3 SEW_WA20DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
E1 SEW_WA20DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
E2 SEW_WA20DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
E3 SEW_WA20DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D SEW_WA20_D STEP Parasolid x_t Parasolid x_b VRML
E SEW_WA20_E STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_WA30DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D2 SEW_WA30DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D3 SEW_WA30DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
E1 SEW_WA30DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
E2 SEW_WA30DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
E3 SEW_WA30DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D SEW_WA30_D STEP Parasolid x_t Parasolid x_b VRML
E SEW_WA30_E STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_WAF10DR2S56M4 STEP Parasolid x_t Parasolid x_b VRML
D2 SEW_WAF10DR2S56M4 STEP Parasolid x_t Parasolid x_b VRML
D3 SEW_WAF10DR2S56M4 STEP Parasolid x_t Parasolid x_b VRML
E1 SEW_WAF10DR2S56M4 STEP Parasolid x_t Parasolid x_b VRML
E2 SEW_WAF10DR2S56M4 STEP Parasolid x_t Parasolid x_b VRML
E3 SEW_WAF10DR2S56M4 STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_WAF10DT56L4 STEP Parasolid x_t Parasolid x_b VRML
D2 SEW_WAF10DT56L4 STEP Parasolid x_t Parasolid x_b VRML
D3 SEW_WAF10DT56L4 STEP Parasolid x_t Parasolid x_b VRML
E1 SEW_WAF10DT56L4 STEP Parasolid x_t Parasolid x_b VRML
E2 SEW_WAF10DT56L4 STEP Parasolid x_t Parasolid x_b VRML
E3 SEW_WAF10DT56L4 STEP Parasolid x_t Parasolid x_b VRML
D SEW_WAF10_D STEP Parasolid x_t Parasolid x_b VRML
E SEW_WAF10_E STEP Parasolid x_t Parasolid x_b VRML
71_D1 WEG_L04 STEP Parasolid x_t Parasolid x_b VRML

Para utilização de outros moto-redutores, ou diferente posicionamento de moto-redutor
ou mesmo projetos especiais (exemplo eixo com comprimento especial, utilização polia ao
invés de motor, etc),
entre em contato com a Posibras para a geração deste novo sólido.A Posibras se reserva no direito de alterar as características dos produtos a qualquer momento.
Por favor entrar em contato para confirmar as especificações técnicas.
