M235

A Mesa Indexadora Rotativa modelo M235 é indicada para aplicações de carga média.
Compacta e leve, pode ser facilmente instalada, fixando 4 parafusos em seu corpo.
Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo).
Ideal para aplicações como:

  • furadeiras
  • usinagem
  • prensas
  • soldas
  • movimentação de pallets
  • máquinas especias

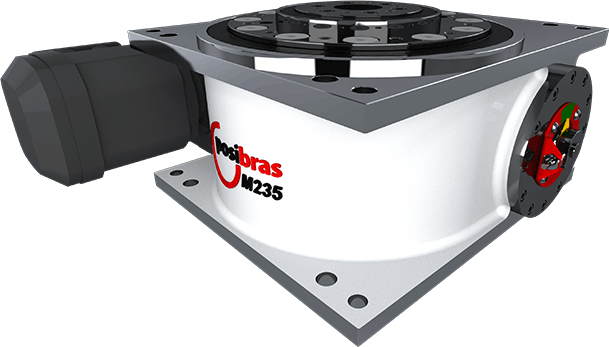

Mesa indexadora M235

Características técnicas da M235

Diâmetro do prato giratório: 235 mm9.25 pol
Diâmetro do furo de passagem de cabos: 45 mm (passante)1.77 pol (passante)
Direção de rotação: Horário, anti-horário ou alternando ambas
Quantidade de passos por giro: Came indexado de: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (demais sob consulta), ou
Came contínuo
Tensão do motor: 220 V / 380 V / 440 V
Frequência do motor: 50 Hz / 60 Hz
Potência do motor: 0.25 a 2.2 KW
Peso sem moto-redutor: aprox. 40 Kg aprox. 88 lbs
Peso com moto-redutor: aprox. 60 Kg (varia de acordo com o motoredutor aplicado)aprox. 132 lbs(varia de acordo com o motoredutor aplicado)
Precisão das paradas: ±0.014 mm no raio de centro de 50 mm±0.00055 pol no raio de centro de 2 pol
Repetibilidade das paradas: ±0.007 mm no raio de centro de 50 mm±0.00028 pol no raio de centro de 2 pol
Sensor indutivo: PNP NA (10 V a 36 V)

Cargas admissíveis na M235

Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). Exemplo: Momento de inércia 12Kg.m2libras.pés2, velocidade 1.5 segundos, 12 estações.
Clique no menu Orçamento ou em contato conosco para auxiliarmos identificar estes dados.

Força Descrição Valores

Carga Axial A- Carga máxima axial (*):
Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total)(*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores:

  • distância angular percorrida (ou quantidade de estações)
  • velocidade/aceleração angular
  • momento de inércia total (massas e distância que as massas estão do centro do prato rotativo)
5000 Kg11000 lbs
Carga Radial B- Carga máxima radial:
Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato
700 Kg1540 lbs
Torque Vertical C- Torque máximo vertical:
Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo
3000 Nm2212 pés.libras
Torque Horizontal D- Torque máximo horizontal:
representa forças externas no sentido de rotação da mesa indexadora, forçando o prato rotativo girar ou frear.
1600 a 2400 Nm1180 a 1770 pés.libras

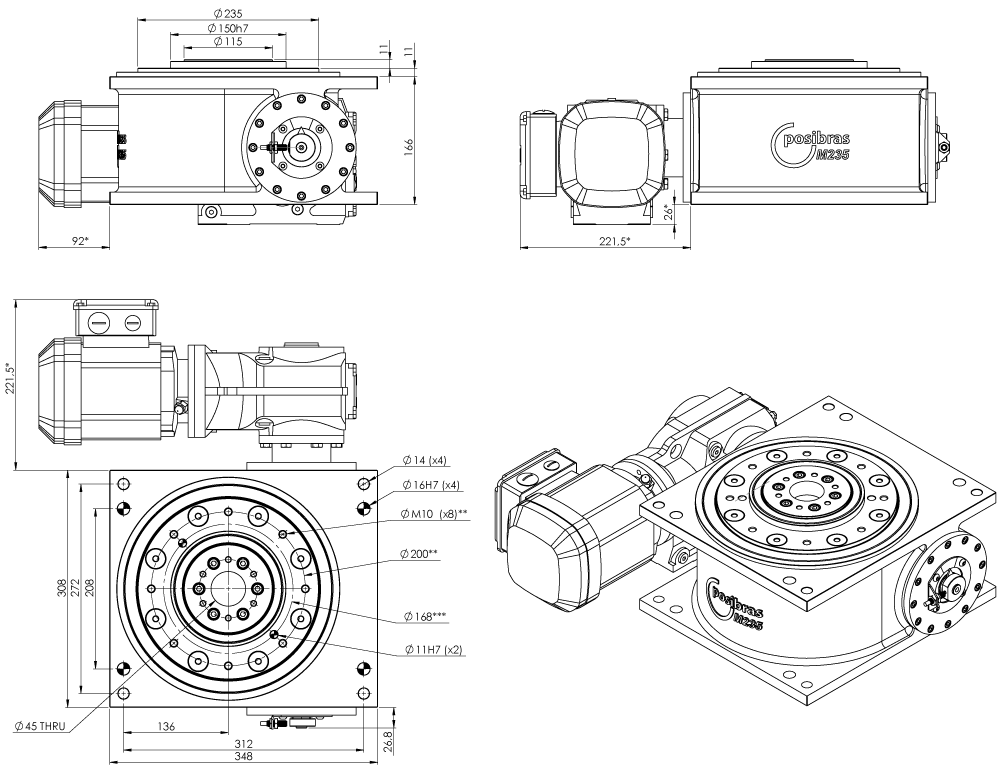

Principais dimensões da M235

Principais dimensões da mesa indexadora M235 sistema métricoPrincipais dimensões da mesa indexadora M235 sistema imperial
M235 Principais dimensões
em milímetrospolegadas

(*) – medidas podem variar de acordo com o motoredutor anexado à mesa indexadora

Posição montagem do moto-redutor

Posição de montagem do motorredutor

Download do manual de instruções – clique no ícone abaixo

Manual de Instruções

Download do sólido 3D

Posição de montagem Motoredutor instalado Clique no link abaixo para baixar
D_12 APEX_Yaskawa STEP Parasolid x_t Parasolid x_b VRML
D_12 IBR_PB142 STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_BSHF302CMP50M STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_15 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D2_08 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D3 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D3_08 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
E1_08 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
E2_08 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
E3_08 SEW_KA37DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA37DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_09 SEW_KA37DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA37DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA37DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D2_12 SEW_KA37DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA477DRE100L4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA47DRE100L4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA47DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA47DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA47DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_15 SEW_KA47DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D2_08 SEW_KA47DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D3_08 SEW_KA47DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA47DRE90L4BE5_D1_12 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA47DRE90L4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA47DRE90L4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA47DRS71S4BE05 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA47DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA47DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA47DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D2_08 SEW_KA47DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D2_12 SEW_KA47DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA57DRE80S4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA57DRE90L4BE5 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA57DRN80M4BE1 STEP Parasolid x_t Parasolid x_b VRML
D1 SEW_KA57DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA57DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D2_12 SEW_KA67DRE112M4 STEP Parasolid x_t Parasolid x_b VRML
D2_08 SEW_KA67DRE160S4 STEP Parasolid x_t Parasolid x_b VRML
D2_12 SEW_KA67DRN132M4 STEP Parasolid x_t Parasolid x_b VRML
D SEW_WA37 STEP Parasolid x_t Parasolid x_b VRML

Para utilização de outros moto-redutores, ou diferente posicionamento de moto-redutor
ou mesmo projetos especiais (exemplo eixo com comprimento especial, utilização polia ao
invés de motor, etc),
entre em contato com a Posibras para a geração deste novo sólido.A Posibras se reserva no direito de alterar as características dos produtos a qualquer momento.
Por favor entrar em contato para confirmar as especificações técnicas.
