M340

It seems you are using an outdated browser that does not support canvas 🙁
A Mesa Indexadora Rotativa modelo M340 é indicada para aplicações de carga intensa. Seu corpo é fabricado em chapas de aço soldada, garantindo maior resistência.
Robusta, pode ser instalada, fixando 6 parafusos em seu corpo. Acompanha furos guia tanto no corpo quanto na flange de saída, facilitando sua instalação.
Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo).
Ideal para aplicações como:
– células robotizadas de solda
– prensas
– movimentação de pallets
– máquinas especias

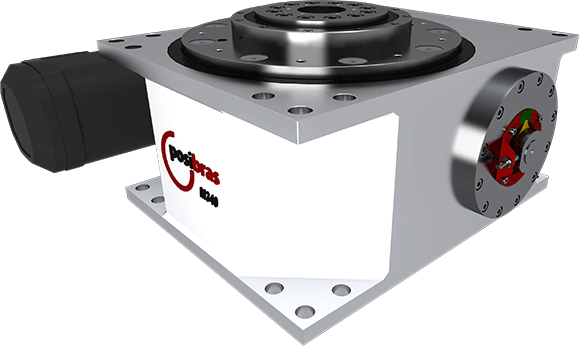

Mesa indexadora M340



Características técnicas

Diâmetro do prato giratório: 340 mm
Diâmetro do furo de passagem de cabos: 60 mm
Direção de rotação: Horário, anti-horário ou alternando ambas
Quantidade de passos por giro: Came indexado de: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (demais sob consulta), ou
Came contínuo
Tensão do motor: 220 V / 380 V / 440 V
Frequência do motor: 50 Hz / 60 Hz
Potência do motor: 0.55 a 4 KW
Peso sem moto-redutor: aprox. 175 Kg
Peso com moto-redutor: aprox. 255 Kg (varia de acordo com o motoredutor aplicado)
Precisão das paradas: ±0.012 mm no raio de centro de 50 mm
Repetibilidade das paradas: ±0.006 mm no raio de centro de 50 mm
Sensor indutivo: PNP NA (10 V a 36 V)

Cargas

Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). Exemplo: Momento de inércia 12Kg.m2, velocidade 1.5 segundos, 12 estações.
Clique no menu Orçamento ou em contato conosco para auxiliarmos identificar estes dados.

Carga Axial A- Carga máxima axial (*):
Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total)

(*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores:

  • distância angular percorrida (ou quantidade de estações)
  • velocidade/aceleração angular
  • momento de inércia total (massas e distância que as massas estão do centro do prato rotativo)
7.000 Kg

Carga Radial

B- Carga máxima radial:
Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato
1.300 Kg
Torque Vertical

C- Torque máximo vertical:
Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo
10.000 Nm
Torque Horizontal

D- Torque máximo horizontal:
representa forças externas no sentido de rotação da mesa indexadora, forçando o prato rotativo girar ou frear.
3.500 a 6.800 Nm

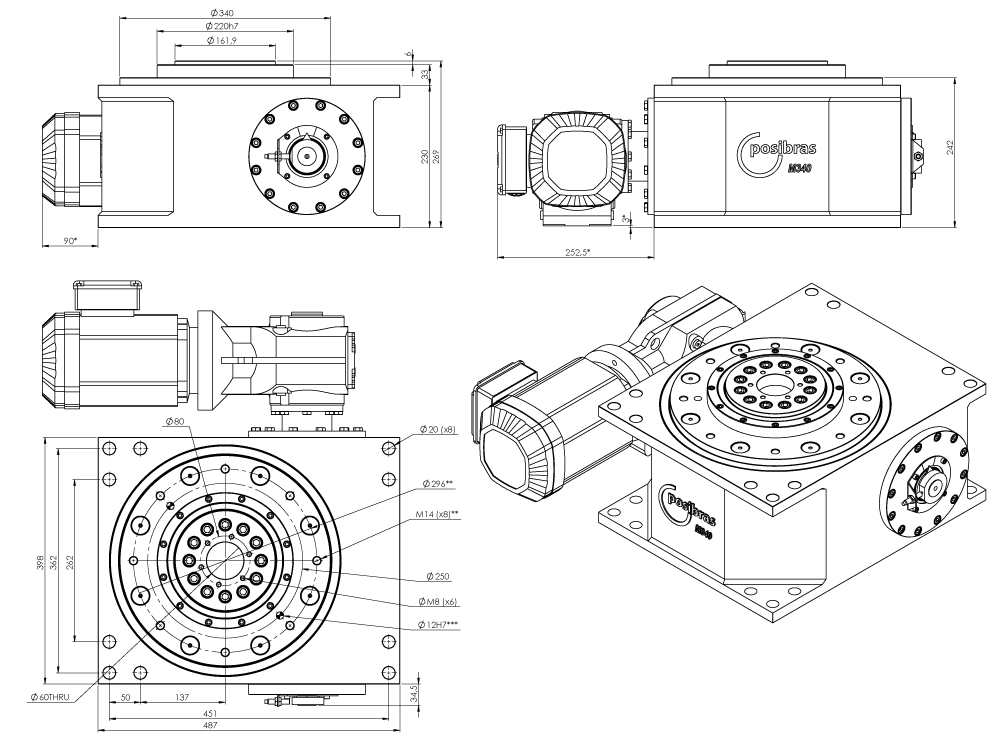

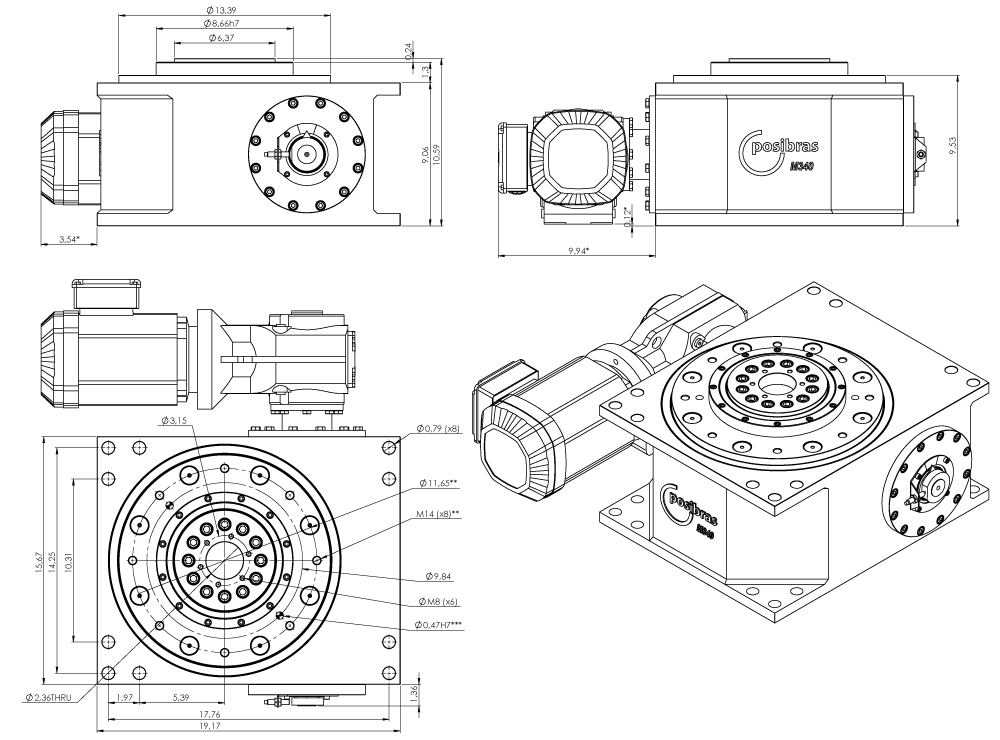

 Principais dimensões

M340 Principais dimensões

M340 Principais dimensões

em milímetros

(*) – medidas podem variar de acordo com o motoredutor anexado à mesa indexadora M340

(**) – raio de centro e diâmetro dos furos roscados podem variar de acordo com a quantidade de estações

(**) – localização dos furos guia podem variar de acordo com a quantidade de estações

A Posibras se reserva no direito de alterar as características dos produtos a qualquer momento.
Por favor entrar em contato para confirmar as especificações técnicas.

Posição montagem do moto-redutor

Posicao de montagem



Download do manual de instruções – clique no ícone abaixo

Manual de Instruções

Download do sólido 3D

Posição de montagemMotoredutor instaladoClique no link abaixo para baixar
D1_08 SEW_K87DRE180L4BE5 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA47DRE80S4 STEP Parasolid x_t Parasolid x_b VRML
D1_09 SEW_KA47DRE90M4BE2 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA57DRE112M4BE5 STEP Parasolid x_t Parasolid x_b VRML
D1_09 SEW_KA57DRE90L4 STEP Parasolid x_t Parasolid x_b VRML
D1_07 SEW_KA57DRN90L4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA57DRN90L4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA57DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA57DRS80S4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA57R37DRN71MS4 STEP Parasolid x_t Parasolid x_b VRML
E1_08 SEW_KA57R37DRN80MK6 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA67DRE100L4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA67DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_09 SEW_KA67DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA67DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_14 SEW_KA67DRS71S4 STEP Parasolid x_t Parasolid x_b VRML
D1_09 SEW_KA67DRS80S4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA77DRE100M4 STEP Parasolid x_t Parasolid x_b VRML
D1_12 SEW_KA77DRE132MC4BE11 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA77DRE80M4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA77DRN100L4BE5 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA77DRS71M6 STEP Parasolid x_t Parasolid x_b VRML
D_10 SEW_KA77_D STEP Parasolid x_t Parasolid x_b VRML

Para utilização de outros moto-redutores, ou diferente posicionamento de moto-redutor
ou mesmo projetos especiais (exemplo eixo com comprimento especial, utilização polia ao
invés de motor, etc),
entre em contato com a Posibras para a geração deste novo sólido.

A Posibras se reserva no direito de alterar as características dos produtos a qualquer momento.
Por favor entrar em contato para confirmar as especificações técnicas.
