M510

It seems you are using an outdated browser that does not support canvas 🙁

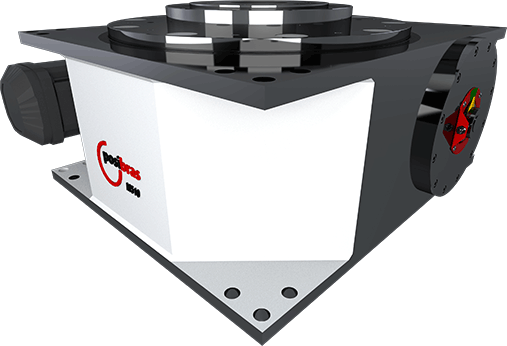

A Mesa Indexadora Rotativa modelo M510 é indicada para aplicações de carga pesadas.
Robusta, pode ser facilmente instalada, fixando 8 parafusos em sua base.
Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo).
Ideal para aplicações como:
– células de solda robotizada
– posicionamento de chassis em montadoras automotivas
– posicionamento de objetos extremamente pesados
– máquinas especias
Mesa indexadora M510



Características técnicas

Diâmetro do prato giratório: 510 mm
Diâmetro do furo de passagem de cabos: 80 mm
Direção de rotação: Horário, anti-horário ou alternando ambas
Quantidade de passos por giro: Came indexado de: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 18, 20, 21, 22, 24, 26, 27, 28, 30, 32, 33, 36 (demais sob consulta), ou
Came contínuo
Tensão do motor: 220 V / 380 V / 440 V
Frequência do motor: 50 Hz / 60 Hz
Potência do motor: 1.1 a 9 KW
Peso sem moto-redutor: aprox. 440 Kg
Peso com moto-redutor: aprox. 520 Kg (varia de acordo com o motoredutor aplicado)
Precisão das paradas: ±0.011 mm no raio de centro de 50 mm
Repetibilidade das paradas: ±0.005 mm no raio de centro de 50 mm
Sensor indutivo: PNP NA (10 V a 36 V)

Cargas

Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). Exemplo: Momento de inércia 12Kg.m2, velocidade 1.5 segundos, 12 estações.
Clique no menu Orçamento ou em contato conosco para auxiliarmos identificar estes dados.

Carga Axial da M510 A- Carga máxima axial (*):
Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total)

(*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores:

  • distância angular percorrida (ou quantidade de estações)
  • velocidade/aceleração angular
  • momento de inércia total (massas e distância que as massas estão do centro do prato rotativo)
10.000 Kg

Carga Radial

B- Carga máxima radial:
Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato
5.300 Kg
Torque Vertical da M510

C- Torque máximo vertical:
Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo
20.000 Nm
Torque Horizontal da M510

D- Torque máximo horizontal:
representa forças externas no sentido de rotação da mesa indexadora, forçando o prato rotativo girar ou frear.
8.600 a 13.800 Nm

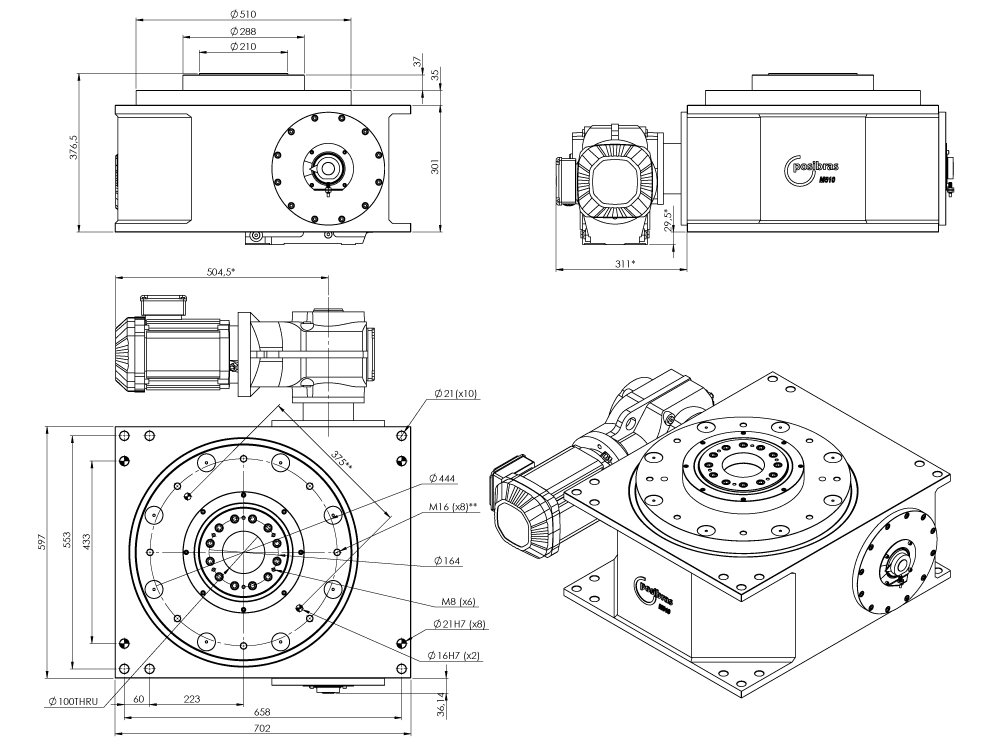

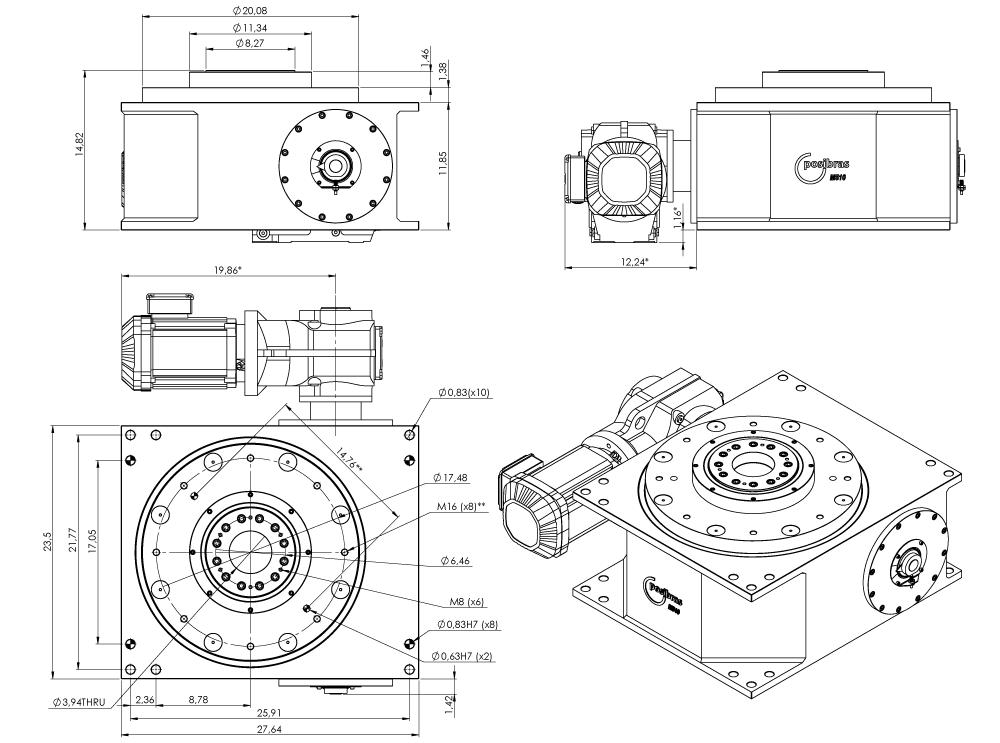

 Principais dimensões

em milímetros

(*) – medidas podem variar de acordo com o motoredutor anexado à mesa indexadora

(**) – raio de centro e diâmetro dos furos roscados podem variar de acordo com a quantidade de estações

(**) – localização dos furos guia podem variar de acordo com a quantidade de estações

Posição de montagem do moto-redutor

Posicao de montagem

Download do manual de instruções – clique no ícone abaixo

Manual de Instruções

Download do sólido 3D

Posição de montagemMotoredutor instaladoClique no link abaixo para baixar
D1_08 SEW_K87DRN100L4 STEP Parasolid x_t Parasolid x_b VRML
E1_08 SEW_K87DRN100L4 STEP Parasolid x_t Parasolid x_b VRML
E1_08 SEW_K87DRN132MP4 STEP Parasolid x_t Parasolid x_b VRML
D1_10 SEW_KA77DRE90S4 STEP Parasolid x_t Parasolid x_b VRML
E1_10 SEW_KA77DRE90S4 STEP Parasolid x_t Parasolid x_b VRML
D1_09 SEW_KA77DRN90L4 STEP Parasolid x_t Parasolid x_b VRML
D SEW_KA87 STEP Parasolid x_t Parasolid x_b VRML
D2_10 SEW_KA87DRN200L4 STEP Parasolid x_t Parasolid x_b VRML
D1_08 SEW_KA97DRN160M6 STEP Parasolid x_t Parasolid x_b VRML

Para utilização de outros moto-redutores, ou diferente posicionamento de moto-redutor
ou mesmo projetos especiais (exemplo eixo com comprimento especial, utilização polia ao
invés de motor, etc),
entre em contato com a Posibras para a geração deste novo sólido.

A Posibras se reserva no direito de alterar as características dos produtos a qualquer momento.
Por favor entrar em contato para confirmar as especificações técnicas.
